SN-1600 系列

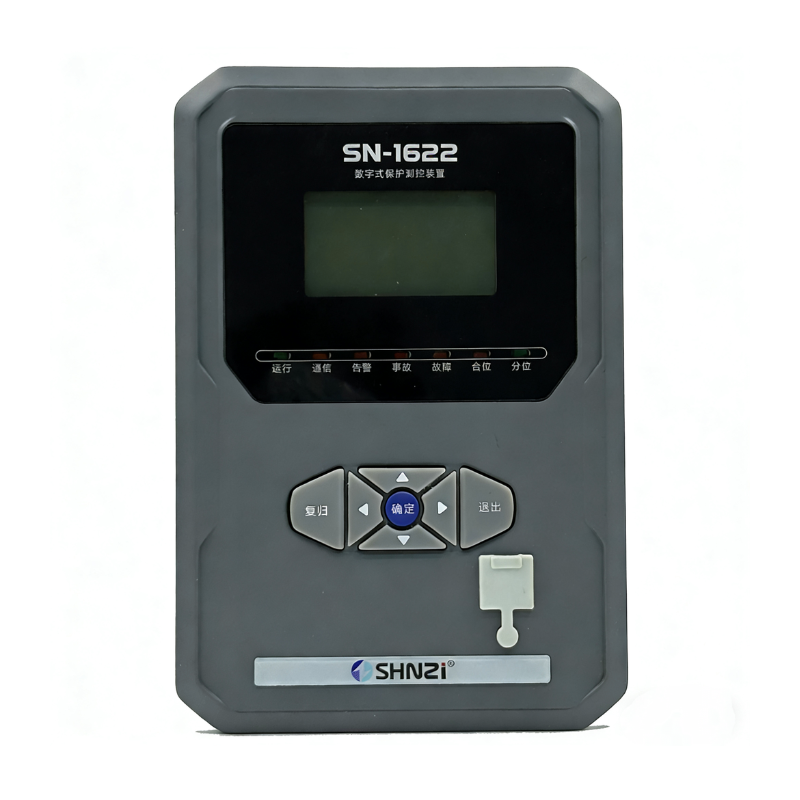

SN-1622 变压器差动保护测控单元

本装置适用于 10kV 及以下电压等级的经消弧线圈接地或不接地系统中的变压器保护测控,可集中组屏, 也可在开关柜就地安装, 全面支持变配电综合自动化系统。

1. 保护功能
◆ 差速断保护
◆ 比率制动差动保护
◆ CT 断线告警及断线闭锁差动保护
◆ 电流速断保护
◆ 定反时限过流保护
◆ 过负荷报警
◆ 低电压保护
◆ 过电压保护
◆ 零序过流保护
◆ 非电量保护
2. 辅助功能
PT 断线告警
◆ 控制回路断线告警
◆ 装置故障告警
◆ 保护定值和时限的独立整定
◆ 自检和自诊断
3. 测控功能
◆ 电量测量( 遥测量): 电压、 电流、 有功功率、 无功功率、 有功电能、 无功电能、 功率因数、 电网频率等
◆ 遥信量: 装置共有
16 路开入量, 其中: 14 路为采集外部遥信, 2 路为内部开关量信号
◆ 遥控量: 完成
1 台断路器就地或遥控分合闸操作
4. 闭锁功能
◆ 断路器就地和遥控操作互为闭锁且具有防跳功能
5. 通讯功能
◆ 标准的
RS485 多机通讯接口
6. 特点
◆ 采用分层分布式设计, 可组屏安装或直接安装于开关柜上

◆ 封闭、 加强型单元机箱, 抗强干扰设计, 适用于恶劣环境, 可靠性高、 抗干扰能力强,符合 IEC 电磁兼容标准
◆ 可以实现远方定值整定与修改
◆ 事件顺序记录并上传
SOE 事件
◆ 汉字液晶显示, 键盘操作
◆ 设有独立的起动元件用来开放继电器电源, 提高装置的安全性
