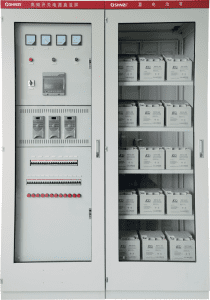

智能交直流屏系统

◆安装地点室内安装

◆环境温度不高于45℃，不低于-20℃

◆环境相对湿度（25℃）日平均不超过95%，月平均不超过90%

◆抗震能力地震烈不大于8度

◆海拔高度不高于3000m

◆安装场地应无导电微粒、无爆炸尘埃、无严重霉菌、无腐蚀

◆金属和破坏绝缘的气体

◆安装场地应有良好的空气流动及散热条件

◆无强烈振动和冲击，安装垂直倾斜度不超过5度

◆交流输入电压范围不高于20%，不低于10%

◆工作制为连续长期运行

◆系统运行稳定，抗干扰能力强，技术精度高

◆系统保护功能完善，调整设定直观方便

◆两路交流输入，通过微机控制自动切换，可靠性高

◆充电/整流装置采用智能型高频开关电源模块

◆采用充电与控制整流独立工作方式，故障时充电机与控制整流器可以相互替换，兼顾电池的充电及向控制母线供电

◆模块具备完善的保护功能，具备自主均流技术，极大地提高了系统可靠性；模块可带电热插拔

◆当中央控制系统故障退出时，充电及整流模块能正常工作

◆通过中央监控系统实现蓄电池均充/浮充的自动转换

◆微机监控系统具备远程通信功能，可通过RS485通信接口与上位计算机通信，采用MODBUS标准通信协议

◆交流输入电压范围∶三相380V±15%，两路输入，自动投切

◆交流输入频率范围50±5%Hz

◆直流额定输出电压DC220V

◆控母额定输出电流∶30A

◆稳压精度≤±0.1%

◆稳流精度≤±0.5%

◆纹波系数≤±0.1%

◆系统效率≥90%

◆噪音≤40dB

◆功率因数∶0.9

◆防护等级IP30

◆冷却方式采用自冷方式

◆负载调整率±1%

◆控制母线电压波动范围正常工作时不超过±1%，硅链降压时±5%

◆型式高频开关电源模块

◆规格数量∶100AH 10A/220V3台，65AH 5A/220V3台

◆备份方式N+1

◆高频开关电源模块输出稳定、高质量的直流电源

◆模块采用先进的PWM脉宽调制技术，模块整机效率大于90%

◆模块间的均流采用了低差自主均流技术，多个高频开关电源模块并机运行时，具有理想的均流性能。

◆模块具有保护及报警功能，包括输入过/欠压、缺相、输出过/欠压等。

◆模块采用一体化输入输出端口，并设计为可带电拔插方式，方便了系统维护。

◆充电模块对蓄电池进行充电，控制模块正常情况下给母线供电，当充电模块故障退出运行时能自动提升电压对电池进行充电。

◆充电模块和控制模块具有自动控制和手动操作功能。当微机监控系统正常时充电模块和控制模块由微机监控系统控制；若微机监控系统发生故障，充电模块和控制模块的操作可以通过手动应急控制，以确保直流屏的正常运行。
