变电站综合自动化系统

◆ 分层式设计
整个系统采用分层分布式结构，按纵向分为变电站层、通讯层和间隔层。间隔层的设备可直接下放至开关场就地，减少了大量的二次接线，各间隔层设备相对独立，仅通过通讯网与变电站层联系，取消了原本大量引入主控室的测量、保护等信号，节约了投资，在保持了系统可扩充性的前提下，提高了系统的可靠性。

◆ 系统化设计
SNP-3000变电站综合自动化系统从功能上可以分为当地后台监控系统、远动通讯系统、测控系统及保护系统四大部分。测控和保护系统相互独立，装置内部采用了分离的交流采样回路，即保证了系统的监测精度，又保证了保护所要求的抗饱和性。而后台系统和远动系统则共同运行于通讯层的100M以太通讯网上，远动系统信患直采直送，不依赖于当地后台监控系统。

◆ 高可靠性设计
采用以美国微芯公司32位DSP芯片为核心的高性能、高可靠性、高集成度的工业级芯片，加以高精度阻容滤波元件及密封继电器，确保了装置在高、低温环境下的可靠性。
开入开出采用多重光电隔离、采样软硬件滤波、磁环回路、看门狗电路、智能诊断、各种放闭锁控制，ALLINONE的主板电路设计原则等多种抗干扰措施。
按继电保护的可靠性要求设计监控系统，提高系统整体可靠性，以真正实现变电站无人值班。开关遥信采用双位置采集，避免了开关操作遥信抖动问题。
全封闭抗干扰单元机箱，新型背插式结构设计，双层屏蔽，总线不外引，减少电磁干扰的影响，装置面板外带塑料罩，防尘防灰，更防用户误操作。

◆免维护设计完善的自检体系，硬件监测直到跳闸出口继电器。同时在采样回路中选用了高精度、高稳定性器件，由软件实现模拟量精度的调整，取消了传统的模拟量精度调节补偿元件，提高了模拟回路的可靠性，亦方便了现场的调试和校验。

◆ 多功能通讯设计
SNP-3000装置具有485、CAN及以太网多种通讯模式，解决了通讯速度和稳定性的瓶颈问题，为系统通讯网的构成提供了多种选择，提高了整个系统的通讯可靠性。而SNP-3000系统的通讯管理机更提供了强大的通讯处理能力，可以同时监控上百个接点，单台装置通讯接口可扩充至16个232/485接口，2个CAN口及6个以太网口。

◆ 开放性设计
SNP-3000变电站综合自动化系统的后台监控核心采用了组件对象模型的系统架构，组态灵活，支持全站数据共享。整个系统扩充方便，支持接入其他厂家智能设备，且通讯接口方式选择灵活，可在线配置多种标准通讯规约，例如CDT91、DNP3.0、IEC104等。

◆ 人性化设计
在间隔层设备中采用了“免调节“、”即查即用”、“过程全患再现”等设计理念，使用户可以非常方便的使用和维护系统装置。保护投退、保护定值、事件记录等信息更采用全中文显示，显示信息丰富，操作简单方便。

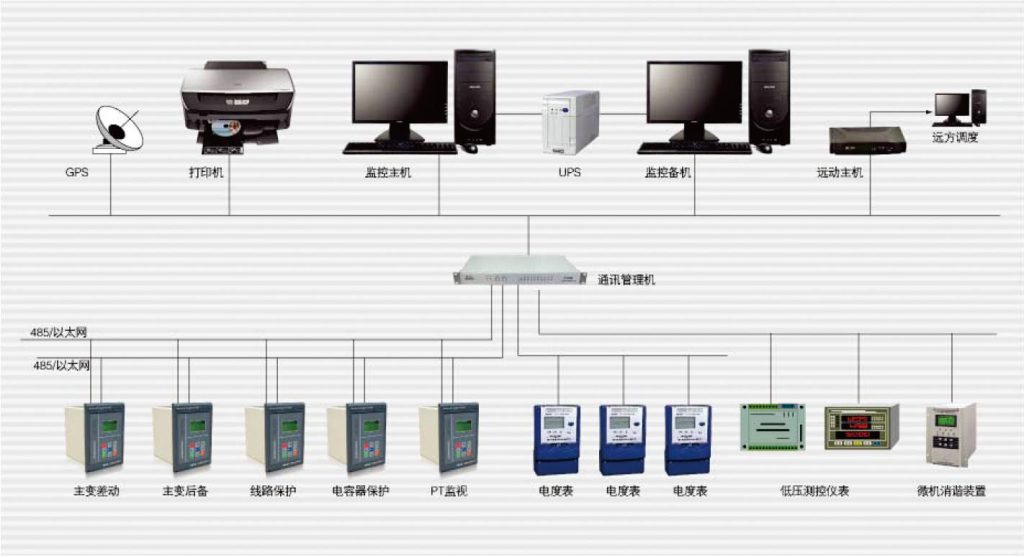

SNP-3000型变电站综合自动化系统采用分层分布式结构设计，系统从整体上分为三层∶间隔层、通信层、变电站层。
间隔层完成对现场一次设备信号的采集、保护及测控功能，其功能的实现不依赖于通讯层及变电站层。
通信层实现多种远动标准规约的在线转换，完成对全系统不同厂家一次设备和总控单元的互联采用独立CANBUS和485总线或以太网，并利用双网结构设计，无瓶颈，抗干扰能力强，保证系统通信可靠性；多管理机配置方式，多机互为热备，解决了管理机的瓶颈问题。变电站层完成变电站与调度及当地监控之间的信息传送，当地监控则完成全站信息分类、管理、存储。
