发电厂综合自动化系统

◆送出联络线路：双（多）回线路就近接入110kV或35kV系统变电所站，目前主要选择光纤纵差保护作为主保护，电流电压保护作为后备保护。

◆发电机组项目主要考虑150MV以下机组，配置纵差保护作为主保护，电流电压保护作为后备保护，同时还配有定子接地和转子接地保护。

◆同期一般常规手动同期和微机自动准同期各一套，以保证发电机组正常并网运行。

◆微机励磁∶目前新建项目多选用微机静态（IGBT）励磁装置。

◆主变∶配置纵差保护作为主保护，电流电压保护作为高压侧和低压侧后备保护。

◆中压厂用电∶包括拖动的电动机回路和其他馈出线回路，主要配置电流电压保护。

◆配变及低压系统配变配置电流电压保护，低压系统配置电流保护，厂变和备变之间还要配置备用电源自投，以保证厂用电不间断供电。

◆其他∶项目还要考虑智能电度表，微机小电流接地装置，微机消谐装置，微机直流系统，UPS等。

◆计算机监控系统∶目前多采用双机热备多媒体监控系统。

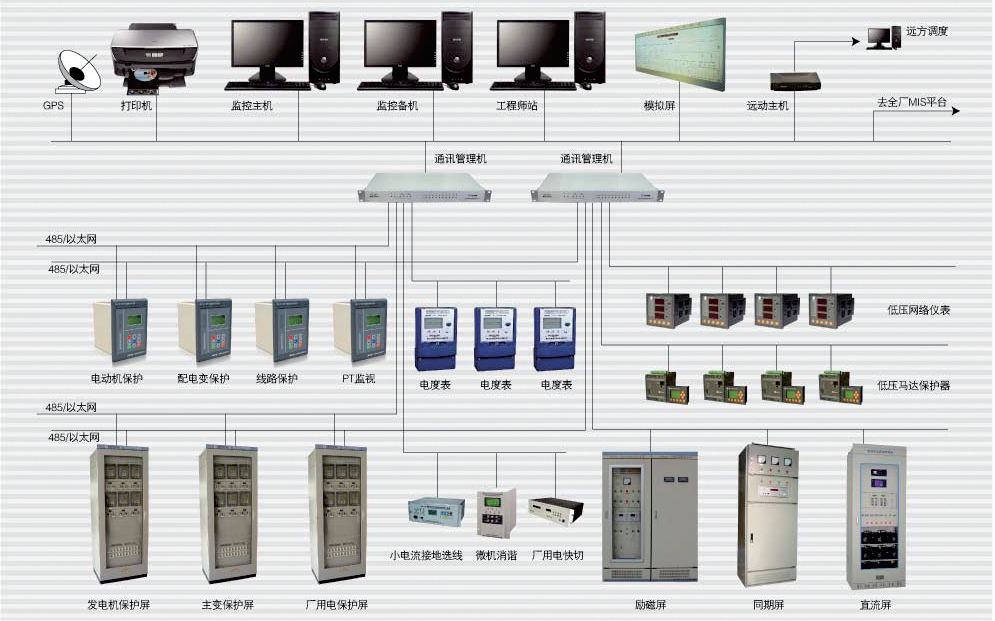

◆第一层间隔层

这一层主要为完成各种专业化功能的智能装置，包括厂用电中压6KV10KV系统系列保护测控装置、厂用电低压400V系统系列智能控制器及测控装置、厂用电源快速切换装置、低压备用电源自投装置、自动准同期控制装置、小电流接地选线装置等。

◆第二层通信管理层

这一层包括通信网络及通信管理装置，主要完成与上述各种智能装置、DCS系统、电气后台监控系统、发电厂其它智能设备（如发电机保护、励磁调节装置等）、发电厂其它系统（如厂级监控系统SIS）的通信。通信方式采用工业以太网和现场总线，通信管理装置实现不同现场总线接口标准的互联以及不同通信规约的转换。

◆第三层站控层

这一层主要包括后台监控系统计算机硬件和各种专业应用软件，硬件有服务器、工作站等，应用软件包括SCADA（数据采集和监
控）、厂用电抄表、录波分析、电动机故障诊断等各种基础应用及高级应用功能软件，以及后台系统与发电厂其他管理系统（如MIS系统）间的译信接口软件。
