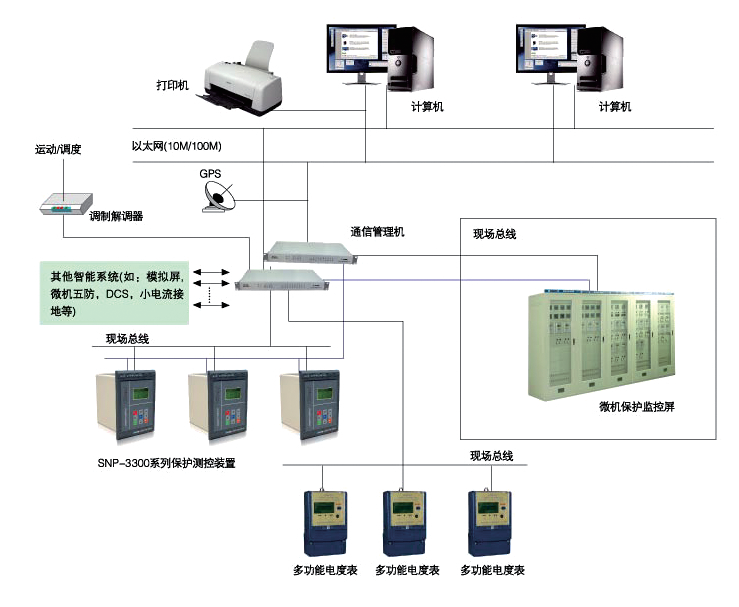

SCADA监控系统

方案介绍

SNP-3000SCADA系统主要特点是开放式系统结构，硬件兼容性强，软件移植性好，应用功能丰富。该系统具有强大的处理能力，快速的时间响应，友好的人机界面，方便的扩充手段。其软件系统的设计依据软件工程的设计规范，模块划分合理，按口简捷明了，主要包括主控模块、人机界面、图形系统、数据库系统、通讯管理模块等几大模块。

软件特点

◆统一的操作系统平台
采用Microsof Windows 2K/XP操作系统平台，充分利用Windows平台诸多的性能特点∶多任务、多线程机制，易学易用的统一图形界面、良好的网络支持特别是对TCP/IP协议的支持，具备强大的容错能力及系统安全性。
◆性能卓越的数据库管理系统
服务器端运行大型关系型数据库MicrosoffSQLServer2000，使系统能高效、安全、快速地处理大容量的数据，为用户提供了基于SQL（结构化查询语言）标准的开放性数据访问接口，便于进行二次开发。
◆实用性
系统图形界面采用业内最为规范和开放的Windows形式，统一的图形界面，操作简单，使用方便。
◆开放性
系统建立在开放的国际工业标准的基础上，强调各个环节的全部开放是设计的主要思想，即从硬件环境开放到软件支撑平台的开放直至应用功能的开放。
◆先进性
主站系统全面支持各种软硬件平合的组合，采用分布式的体系结构，流行的商用数据库作为历史数据库，实时数据由自行设计的资源优化的客户机制的实时数据库管理。

基本功能模块

◆基于图形界面的支持环境
本系统的主图形界面采用Windows的多文档结构，提供了方便灵活的图形绘制工具，可以绘制出高精度的美观复杂的图形。不但可以实现图形界面的动态控制，还可以实现对实时数据的二次动态控制。
◆报警处理
具备多媒体功能和图象显示功能。
报警分类有顺序事件记录（SOE）、模拟量越限、遥信变位、设备状态变化、采集传输通道状态。报警方式可实现最新报警推报警窗口、设备或数据闪烁、事故推画面、语音报警等。
报警数据的存储分类为报警总表、遥信变位记录、遥测越限、顺序事件记录（SOE）等，用户可利用系统提供的工具方便的进行分类检索和打印。
◆曲线棒图分析
系统提供方便的控件来编辑和生成曲线棒图，采样周期、标题等格式可任意配置，内容可通过人机交互自由定义，显示比例可方便的伸缩。通过数据源的设置，可将控件设置成实时或历史控件。
◆用户管理
用户管理兼容了电力系统变电站的特点，支持不同的权限管理功能。
◆录波数据管理分析
波形数据的采集支持零漂过滤，方波判断等。
◆报表
系统提供了自由制作报表的工具，有丰富的编辑手段，可生成各种电力系统的专业报表，如运行报表、生产报表等。报表系统可以方便地访问SCADA系统的实时、历史数据库，以制作各种报表。
◆保护定值在线管理
本模块针对变电站中的微机保护装置设计了一种通用的数据模型，即∶保护装置/定值组/定值项。
定值的在线管理分为在线召唤，在线修改等功能。在线修改过程为定值组选择、定值下置、等待返校、定值固化、等待执行结果等系列操作。
